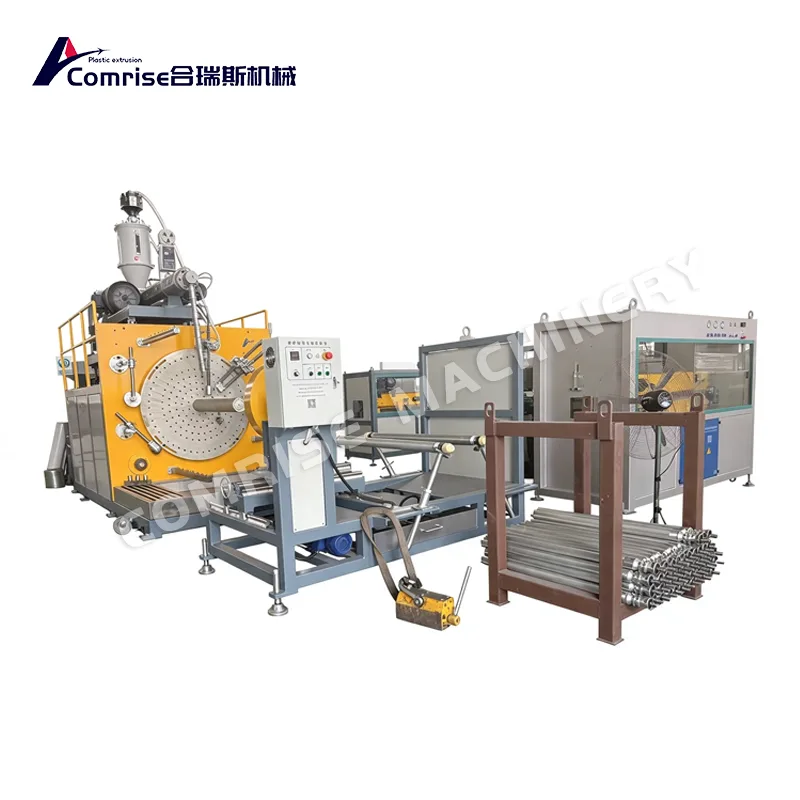

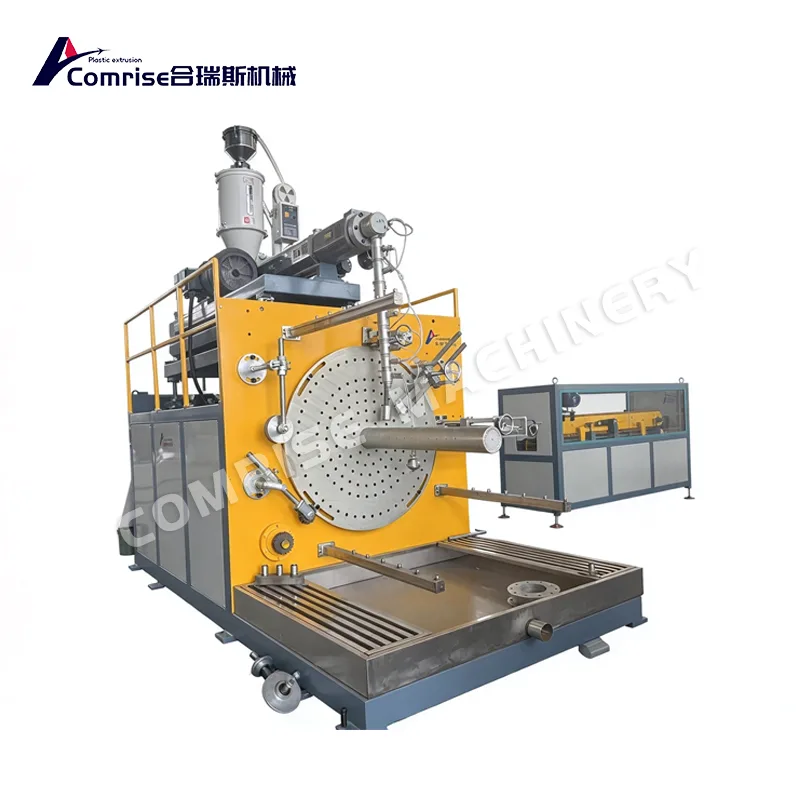

PE Hollow Wall käämitysputkikone

Comrise PE Hollow Wall Winding Pipe Machine on suurihalkaisijainen rakenneseinäisten putkien tuotantojärjestelmä, joka on suunniteltu HDPE-, PP- ja kierrätetyille PE-materiaaleille. Suurin etu? Vaihtamalla käämitysmuottia / profiilisuulaketta, sama kone voi valmistaa sekä onttoseinäisiä käämiputkia että profiloituja rakenteellisia putkia, mikä auttaa asiakkaita pääsemään useille markkinoille ilman kahden tuotantolinjan ostamista.

Tärkeimmät tiedot (kompakti taulukko)

Tärkeimmät edut

● Kaksikäyttöinen tuotanto: Tuottaa onttoja seinämäisiä käämiputkia ja muita yhteensopivia rakenteellisia putkia vaihtamalla tarvittavia työkaluja.

● Suuren halkaisijan ominaisuus: Tukee putkien halkaisijat 200–3000 mm luetelluissa konemalleissa.

● Integroitu käämitysjärjestelmä: Koordinoi profiilien suulakepuristusta, liimapuristusta ja spiraalikäämitystä jatkuvaan putkenmuodostukseen.

● Joustava linjakokoonpano: Erilaiset ekstruuderit, kelausmuotit ja loppupään laitteet voidaan valita putkispesifikaatioiden ja tuotantovaatimusten mukaan.

Component Suorituskyky

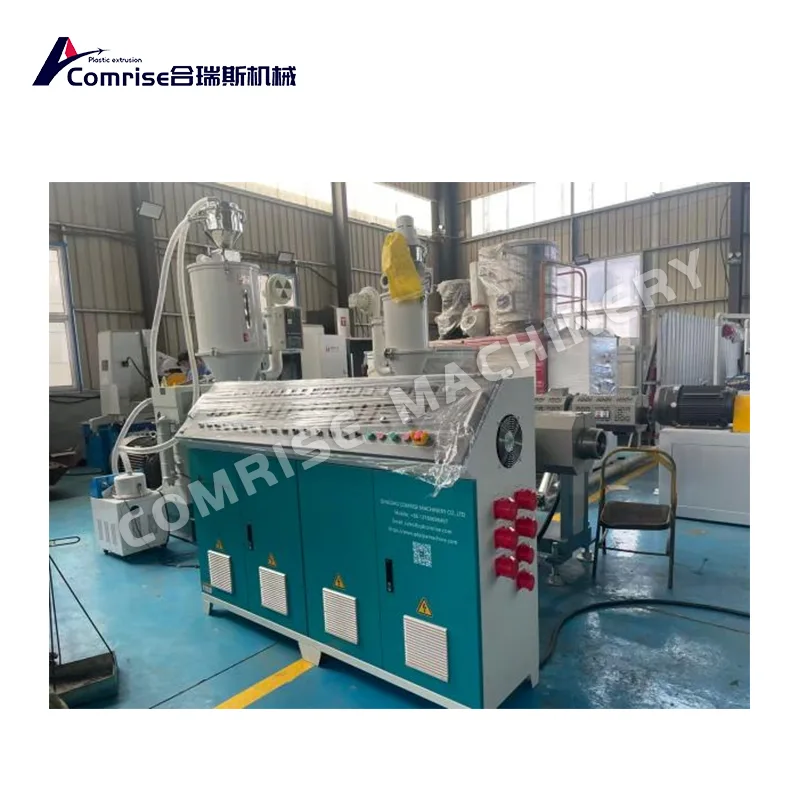

1. Tehokas yksiruuviekstruuderi (profiiliekstruuderi)

Uritettu syöttöputki ja pakotettu vesijäähdytys vähentävät päämoottorin virrankulutusta

Ruuvi ja piippu 38CrMoAlA, nitridoitu, kulutusta ja korroosiota kestävä

Vakaa sulatteen syöttö jatkuvaan neliömäisen profiilin suulakepuristamiseen

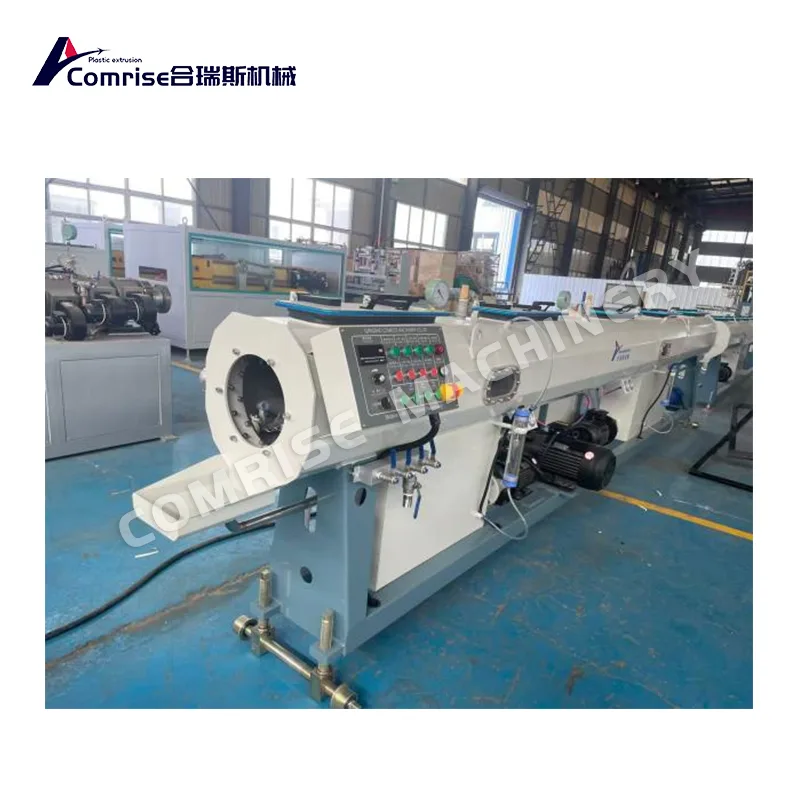

2. Profiilin pään kalibrointimuotti

Spiraali/jakotukin virtauskanava peilikiillotuksella tasaisen sulatteen jakautumiseen

Tyhjiökalibrointiholkki kiinnittää profiilin mitat ennen käämitystä

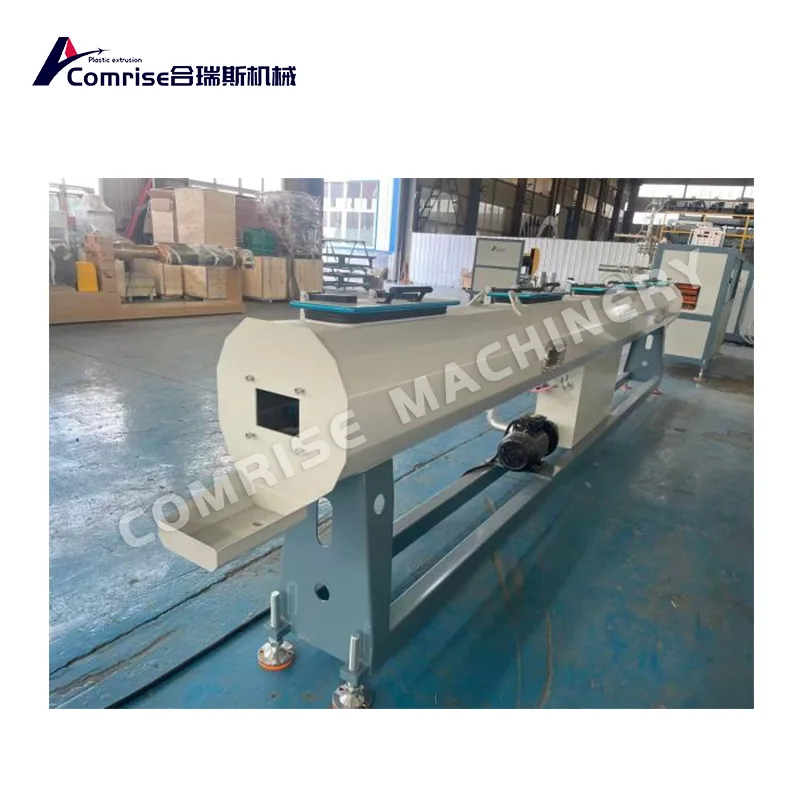

3. Tyhjiökalibrointi ja suihkejäähdytysjärjestelmä

PE Hollow Wall Winding Pipe Machine käyttää SUS304-tyhjiösäiliötä, jossa on monivyöhykeinen tyhjiöohjaus

Progressiivinen suihkujäähdytys vähentää sisäistä jännitystä ja putken soikeaisuutta

3-akselinen säätö täydelliseen kohdistukseen muotin keskilinjan kanssa

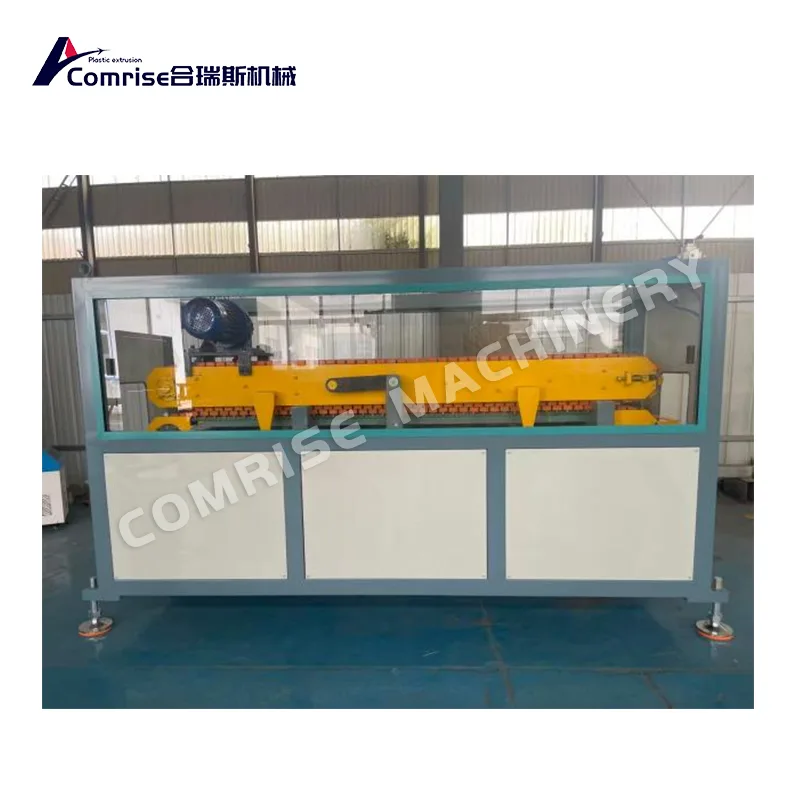

4. Nostoyksikkö

Kestävä tela- tai telajärjestelmä suurille profiileille

Taajuus/servo-ohjattu vastaamaan ekstruusiota ja käämitysnopeutta

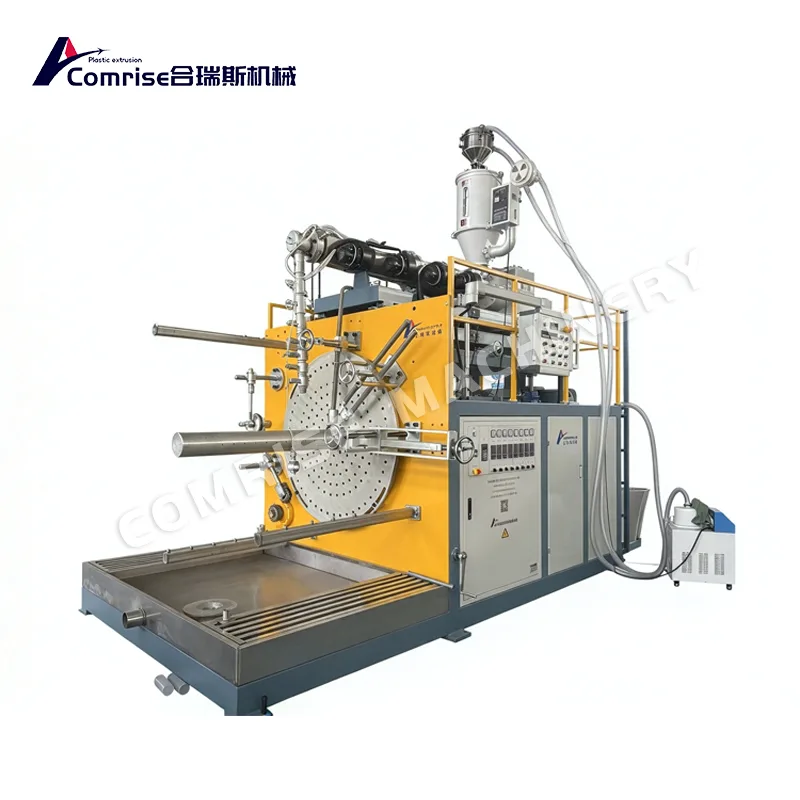

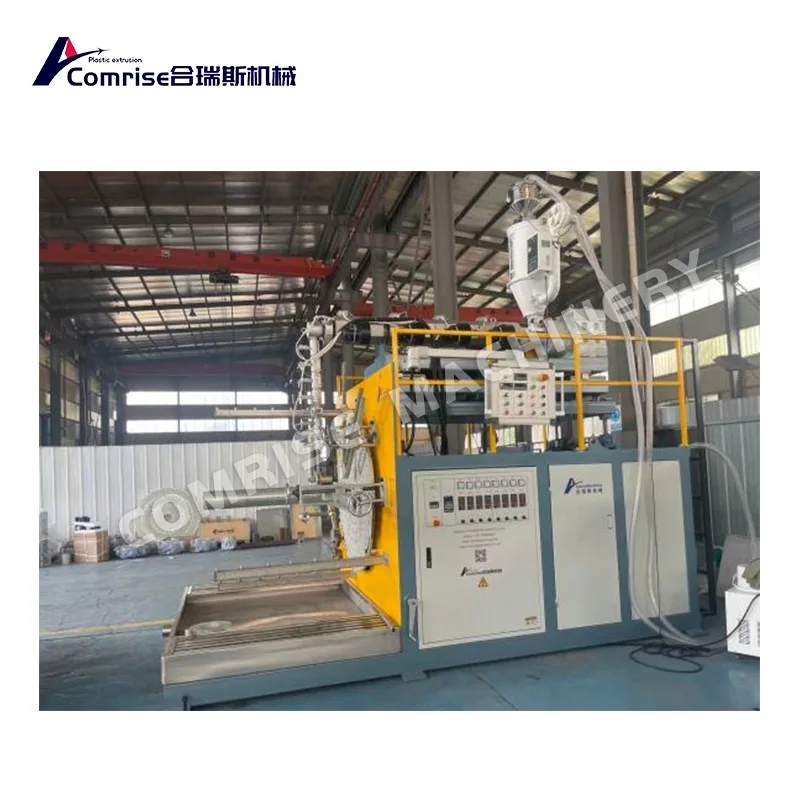

5. Spiraalikäämityskone

Servo/moniakselikäyttö ohjaa käämityskulmaa ja limityssuhdetta

Säädettävä kara/akseli: yksi kone kattaa useita halkaisijoita

Muotin vaihto vastaa tuotteen vaihtoa: ontto seinäputki ↔ profiloitu putki

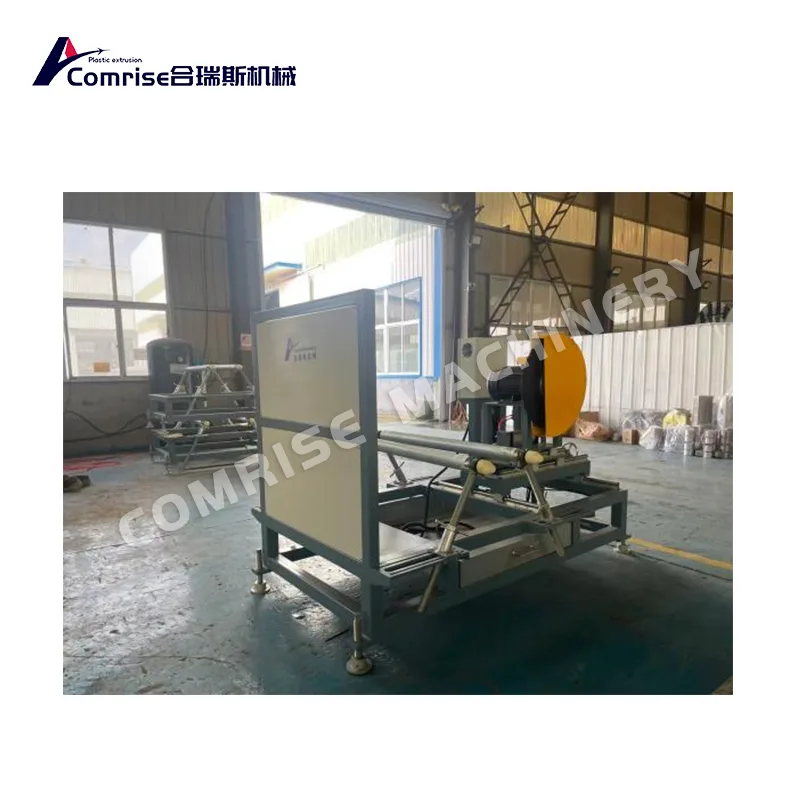

6. Automaattinen leikkauskone

Liikkuva saha/leikkuri synkronoitu putken liikkeen kanssa

Puhdas ja tasainen leikkaus soveltuu DN200-DN4000 putkiin

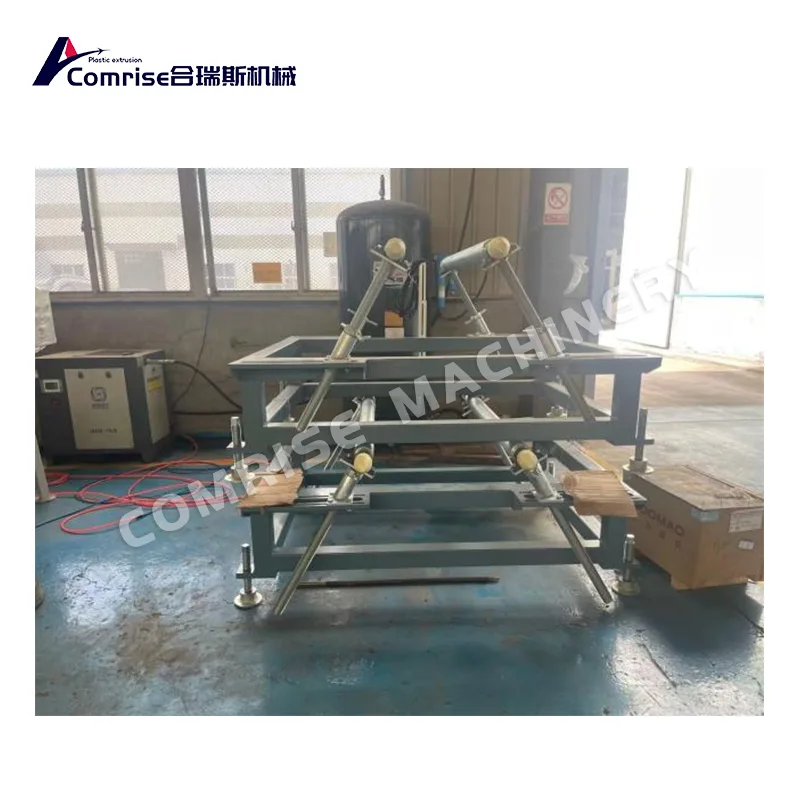

7. Valmis putkipinoaja

Rullatuki ja pneumaattinen purkaus

Trukki/nosturiystävällinen layout

Miksi valita Comrise?

Kaksikäyttöinen joustavuus: ontto seinä ja profiiliputki yhdestä linjasta

Pienemmät materiaalikustannukset: rakenteelliset seinät kuluttavat vähemmän hartsia kuin kiinteä seinäputki

Vakaa 24/7 käynnissä: kuuluisa bändisähkö, PLC + HMI

Mukana insinöörin käyttöönotto ja koulutus

Kokeneen tiimin vientipakkaus: turvallinen kontin lastaus taattu

Asiakaspalaute

"Odotimme yhtä viemäriputkikonetta. Saimme joustavan putkilaitoksen. Muotin vaihto oli helpompaa kuin luulimme."

Projektin omistaja, viemäriputkitehdas

Oletko valmis valmistamaan lisää tuotteita yhdellä koneella?

Ota yhteyttätarjousta, asettelupiirroksia ja live-tehdasvideoita varten.
